一、前言

群控是指將兩臺以上電梯組成一排，由一個專門的群控系統負責處理群內電梯的所有層站呼梯信號。群控系統可以是獨立的，也可以隱含在每一個電梯控制系統中。群控系統和每一個電梯控制系統之間均有相互通信聯系。根據群內每臺電梯的樓層位置、已登記的指令信號、運行方向、電梯狀態、轎內載荷等信息，實時將每一個層站呼梯信號分配給最適合的電梯去應答與服務，以最大程度地提高群內電梯運行效率。其系統，通常具有選配上下班高峰模式、特別樓層服務、分散待梯等，多種滿足特殊場合使用要求的操作功能及應用。

我們知曉，電梯群控系統又叫電梯群管理系統,由硬件和軟件兩大部分組成。

硬件: 安裝群控系統軟件的電腦（或虛擬主機）、運營和操作裝置，以及有關通訊線路等；

軟件：運行在群控電腦中的軟件，根據乘客的內外呼叫操縱和電梯實時運行情況，對電梯群進行優化計算與調度的程序。

二、群控系統現狀

我國群控系統通常是外資掌控，這主要是由于我國自主研發的群控系統與國外還存在著較大的差距。國內企業生產的電梯速度通常低于3m/s，這樣的電梯只能夠在中層建筑物中使用，并不適用于高層建筑。因此，對我國電梯群控系統的應用也造成了嚴重的影響。從電梯群控系統的技術角度進行分析，國內的研究成就遠遠達不到國外的先進水平，核心技術方面也存在差距。由此，為促進我國電梯群控系統的發展，除了不斷學習及引用國外先進技術外，更要立足于國內電梯工業企業不斷創新，加快研發并完善其具有自主知識產權的群控技術及產品，有著重大而深遠的現實意義。

當今的人工智能技術實為模糊邏輯控制理論和神經網絡技術等組成，這些技術在群控系統中使用都能發揮出極大的優勢。在現有5G等通訊技術高速發展過程中，將這些智能技術進行聯系，加強多種技術之間的有機結合，能夠使它們進行優勢互補，針對群控系統控制功能的差異來設計相應的模塊，從而在電梯群控系統中，對多種信息技術進行集成與應用，則其控制技術將成為電梯群控系統中一項重要技術突破。因此，加強對電梯運行有效控制，進而提高我國電梯的群控水平，才能確保電梯運行安全性，有效提升電梯整機性能。

下面簡要介紹電梯群控管理系統在理論與實踐中存在的相關現實問題。

在理論上有兩點仍需突破:一是由于通訊系統的時運行的快捷性，導致電梯群控臺數無法超過10臺及以上。如某一商業大型寫字樓需求15臺電梯群控，企業能否滿足其要求嗎？另一點，乘客及物體進入轎廂時，其實際載客人數是模擬或評估的，而非數字式。此時，轎廂乘客人數能否做到數字化仿真而具體應用嗎？目前來說，此兩點為否定回答。

我們再看看現在電梯運行中，還有哪些常見問題存在或亟待需要解決的？

過站不停（電梯經過某一樓層，有呼叫也不停）；

等待時間過長，也不知道啥時能到；

電梯停靠太頻繁，還不如走樓梯；

等等……

三、群控系統方案抉擇

1.系統方案要求

縱觀全局，電梯系統從微觀來說，應由主機房、轎廂、內外呼、井道等各個部分組成的一個單一電梯控制系統。宏觀來說，應有外部多臺電梯組成的群控系統、電子安全監測系統及遠程監控安全管理平臺，共同組成了一個電梯的總控制系統。當電梯在這種復雜的工況及環境中能正常工作,必然要尋找一種可靠、快速而便利的通訊方式，來實現這幾個系統之間的信號（數據）傳輸,只有這樣，才能保證整個電梯系統安全而有效地運行。

2.群控系統的分析

電梯群控其實指對多臺電梯進行的最優化調度,其復雜性是由電梯交通系統的固有特性所決定的,其動態特性具體表現在非線性、擾動性、不完備性和多目標性幾個方面。

1）電梯交通系統的非線性

2）電梯交通系統的擾動性

3）電梯交通系統信息鏈的不完整性

4）電梯交通系統的多目標性

a. 平均候梯時間要求短

b. 平均乘梯時間要求短

c. 系統能耗要求低

d. 客流的輸送能力要求高

e. 轎內擁擠度要求低（即乘梯的舒適度）

以上幾點是群控系統的主要使用性能評價指標。由上可知，它是一個動態且多目標地控制系統。問題是該系統各個目標之間相互矛盾。如要求轎廂內的擁擠度較小，則會使其他乘客候梯時間增長等問題發生。所以，各個指標之間的相互平衡協調成為電梯群控系統控制的難點。

3. 客流量運行數據處理

電梯根據稱重裝置裝載實際負載，給出相應啟動電流，將其數字量傳輸?shù)诫娞菘刂葡到y(tǒng)中，由操作系統與虛擬主機進行整機運行功能處理及調節，使電梯控制變得平穩順暢，其運行的舒適感達到最佳狀態。

因此，對于高層建筑物客流量大，具有多臺電梯參與運營，常會利用計算機實現電梯群落集中控制。為了使電梯運行達到最佳的調度狀態，需對每臺電梯的客流量或承載情況做統計分析，然后選擇合適的群控調度等方式。隨著物聯網技術、AI技術及5G通訊等技術的成熟，以及相應傳感器新技術及新工藝走向?qū)嵱没?，則為我們解決上述問題及要求提供了必要條件。所以，我們面對上述群控電梯的特點及標準等相關要求，在其安全正點運營的前提下，如何確保稱重裝置裝置及其他部件與之配套，應考慮選用可靠性的設計方案。這是我們研究本課題面臨所要解決的現實問題，以及本發明的理解和要點所在。

四、方案設計及布局

1. 系統交通模式識別分析

電梯群控系統交通模式識別，在群梯控制中是一項十分重要的環節，也是梯群控制的基礎。沒有群控系統交通模式識別的群控系統是不符合實際的，這樣的群控調度不但不會提高電梯群對大廈的服務效率，反而會降低電梯的服務質量，增加電梯能耗。因為在不同的交通模式下采用適合的群控算法，可提高電梯系統的性能，即提高其服務的效率(處理能力)和質量(服務時間)。

下面分析其模式識別的功能及分類。

1）最大最小功能模式。

2）常見人流量模式

3）特定人流服務模式

在完成電梯群控系統交通模式識別后，還必須對不同的電梯交通模式進行控制算法的設計。根據交通流量的狀態實時地切換實現不同算法，需要有一個實時的交通分析模塊，以辨識當前的交通模式，然后切入到相應的算法中。

2. 群控系統調度算法

1）進化（遺傳）算法應用

2）專家系統（規則）調度

3）模糊邏輯理論調度

4）神經網絡技術調度

5）模糊神經網絡調度

由上可見，電梯群控系統控制算法的多樣性，是由于其多目標性、隨機性、非線性的特性決定的，如果從不同的角度或者為了著重滿足不同的性能指標的要求，電梯群控系統的控制算法就可以是多種多樣的，有單一評價指標算法、有多目標控制算法等。

3. 基于領域知識的電梯動態優化設計

上述常規的群控算法，雖然實現方法各有優勢，具有一定的實用性，但由于電梯群控系統控制的多目標性，以及電梯系統本身所固有的隨機性和非線性等特點，其控制方法很難提高控制系統安全而快捷的總體效果。由此，本發明提出一種新技術下的電梯群控算法——即在5G網聯數字化系統控制下，基于領域知識的電梯動態優化設計。

1）優化調度主要目標分析

本方案應綜合選擇三個控制目標:減小乘客平均候梯時間、減少乘客平均乘梯時間、降低系統運行能耗。即在保證候梯者與乘梯者都滿意的前提下，有效地控制能量的消耗。

a. 乘客平均候梯時間——滿足乘客的侯梯時間要少 (Waiting Time)，用W表示；

b. 乘客平均乘梯時間——使轎廂乘客的乘梯時間要短 (Short Ride Time)，用S表示；

c. 降低系統運行能耗——在一定時間內電梯運行次數減小 (Runing Numerical Count)，用R表示。

2）確定設計變量和約束條件

依據上述其模式識別的具體功能及分類，選用系統控制調度算法中的專家規則與模糊神經網絡技術算法作為變量考慮?，F(xiàn)根據群控系統的動態特性，針對性提出如下相應約束條件：

a. 最大最小功能作為基本要求，即就近平層模式，使候梯時間最短。用X1表示；

b. 以轎廂載荷量大小或人流量多少落實常見人流量模式運行。用X2表示；

c. 按樓層呼梯信號，滿足乘客平均候梯時間為最小。用X3表示；

d. 在人機界面下操作信號自動轉為特定人流服務模式。用X4表示；

e. 已滿載的電梯不再被分配。且滿載電梯到達服務層站時不應答停靠。用X5表示；

f. 單臺轎廂按照集選控制方式運行。即運行方向的規則為同向優先，逆向記憶。同向服務完后，再轉至逆向服務。用X6表示；

g. 在上/下行交通高峰交通狀況下，其中1臺或2臺電梯不響應下/上層站召喚。用X7表示；

h. 處于故障狀態或檢修中的電梯從梯群中撤出，不再參加分配。用X8表示。

3）數學模型的優化設計

上述電梯群控系統的控制，其動態優化設計問題化為如下數學模型：

設計變量：

目標函數：極小化

（i = 1,2,3,4,....n）

Xj為權重系數，X∈(0,1)，其大小依次為X1>X2>X3。

滿足約束條件：if{電梯j有該層外呼同層的內指令，且j不等于1；and CD(j)<=CD(i)，or CD(j)<=0.5}

then i梯作為該外呼指令的預響應梯。

即有：

4. 多目標優化調度算法

根據上述電梯群控系統數學模型的優化設計，針對其控制算法的多樣性，確定同時選用有多目標的混合控制算法。即在專家規則下，應用模糊神經網絡的調度理論，在優化外呼指令(泛指廳外待梯人數)工況下，實施轎廂容積率與載荷率相結合的調度方法。

1）模糊神經網絡調度分析

2）建立優化調度評定函數

當有一臺i電梯被應召時，應同時綜合考慮幾個目標值。下面分析以一個目標評定函數中，將幾個目標值進行綜合判定。因評定函數也是多目標制算法的模型，其評定函數構建如下:

Fi = Y1Ei+Y2Ni ...............................（4）

其中    Fi -- 評定函數，表示第i臺電梯響應某個層站召喚信號的判定度，i=1-n (n為電梯臺數)；

Yj -- 權重系數，Y∈(0,1)，當Y=1時，Yj:表明了對其2個評定指標的不同側重的選擇；

Ei--第i個電梯的E值（簡稱容積率）；

Ni--第i個電梯的N值（簡稱載荷率）。

如在j=1時，電梯進入人與物品混裝的工況下,判斷電梯是否應召時，以轎廂容積率為主要考慮因素，而轎廂載荷率為輔，則Ei的權重相對要大一些。當電梯處于上下班人流量高峰工況下，Ni的權重則應大一些，而Ei的權重則小一些。

3）確定設計變量和約束條件

依據上述模糊神經網絡調度分析的方法，選用專家規則與模糊控制作為變量考慮?，F(xiàn)針對電梯運行過程中的人流量動態特性，提出如下約束條件：

a. 在轎廂有效面積下，采取人均面積（0.12m2/人）與物品擬人均面積（0.12m2/人）之和，作為限載人數。用Y1表示；

b. 在轎廂有效面積下，采取人均載重量（75kg/人）的人頭數之和，作為限載載重量。用Y2表示。

4）其數學模型的優化設計

上述電梯群控系統的優化調度算法，其動態優化設計問題可簡化為如下數學模型：

設計變量：

目標函數：邊界化

（i = 1,2,3,4,....n）

Yj為權重系數，X∈(0,1)，其大小依次為Y1>Y2。

滿足約束條件：if{電梯j有該層外呼同層的內指令，且j不等于1；and CD(j)<=CD(i)，or CD(j)<=0.5}

then i梯作為該外呼指令的預響應梯。

即有：



5）轎廂容積率模糊算法

現進一步介紹模糊控制在轎廂有效面積（電梯標準規定）中人數及物品的應用。

在電梯的運行過程中，采取用數個壓力傳感器檢測出電梯內具體的數字化重量。即通過總載荷值能直接得到電梯人數（按75kg/人）。在另一種狀態時，乘客進入轎廂除了攜帶行李箱外，或還有貨物同時進入的情況下，則人數失去準確度，容易得到錯誤的參數。有時，在此狀態下超載量不夠，造成人員擁擠，使乘客心理上產生不舒服感覺。下面分析此種狀態下的模糊算法。

這里取成年人體重平均值75kg為基準，繪制一張電梯當前載重量對當前電梯內人數的隸屬函數圖，參見圖1所示。

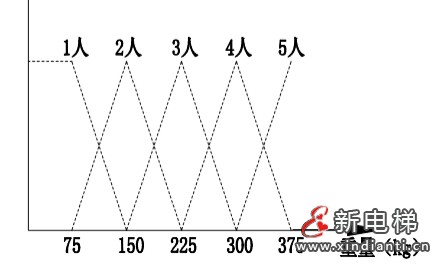

圖1 人體重隸屬函數圖

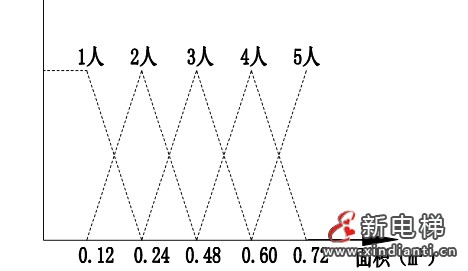

圖2 人數與物品的隸屬函數圖

對于轎廂附加若干人及物品時，此刻就不能肯定電梯中的人數，先得到至少存在的乘客，再判斷模糊區域，相加之后為預估乘客數量。由此，將模糊集改為轎廂容積率來處理。即將人數與物品按0.12m2/人作為一個變量來計算，以轎廂有效面積作為限定變量數。因此，本發明在轎廂中配置一轎廂監控裝置，用于對乘客及物品進入轎廂時，當轎廂關閉時的實時面積掃描，以此確定具體人數與物品所占面積。具體功能詳見下面轎廂乘客監控裝置說明（參見本企業發明專利：202111575491.9）。

對于一個以轎廂容積率的兩個變量，轉化為只有一個變量的直線方程來說，當前電梯內人數與物品的隸屬函數圖像，可以簡化為上圖2所示。

5. 群控系統組成與硬件

通過上面電梯群控系統的模式識別控制和優化調度算法，展開了其動態優化設計各數學模型的建立，并確立了其約束條件，這為群控系統軟件程序的編制做好了扎實地鋪墊。下面進一步安排群控系統組成與硬件布局。

1）系統組成結構框圖

圖3所示為電梯群控系統，為本發明構思的硬件總體結構圖。圖中即為n臺電梯組成的群控系統。從圖中可以看出，整個群控系統大致可分成七個組成部分：虛擬主機、群控控制器、各單梯控制器、外召系統、內呼系統、執行電子元器件（含稱重裝置）和轎廂（含雙目探測頭裝置）等。

群控控制器通過采集廳召、內呼、電梯運行狀態信息（如轎廂載荷量及人數）等電梯系統的實時信號，依據設定的群梯控制原則，虛擬主機進行邊緣運算（邏輯等）后，將計算數據輸入群梯控制器，而后將指令分別輸出給各單梯控制器，各控制器再通過相關執行元件，使電梯群獲得最優調度。

下面對本發明在應用層面的功能介紹與相關子系統的配置：

2）功能的構成與配置

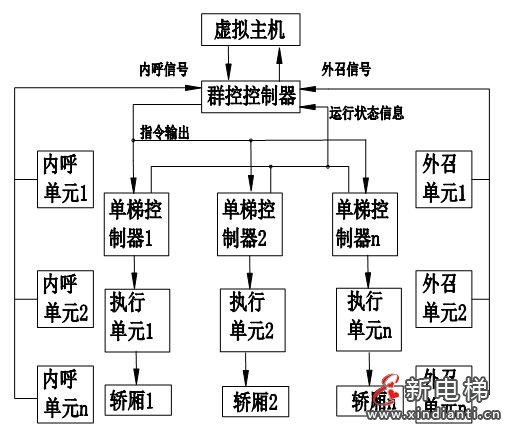

圖3 群控系統總體結構圖

電梯群通常應具備下列裝置：

a.與乘客相互通訊的裝置；

b.與“大樓服務設施（乘客上下的大廳與各層站、轎廂內、機房及大樓管理員監控室等）”之間的通訊裝置。

本發明電梯群對前述這些人機通訊裝置，添加及補充了幾種功能，從而提高了電梯有效使用率與可靠性，使乘客使用電梯更為便捷與安全。同時，增進了向乘客提供信息的功能，加強了大樓的信息傳遞與暢通。

（1）與乘客的通訊功能

這些裝置設置于圖4所示的候梯廳和圖5所示的轎廂內，其功能使乘客與電梯之間進行高密度的信息交換，使人機兩者動作配合協調。

先對具備向乘客提供信息功能的子系統及裝置加以解說。

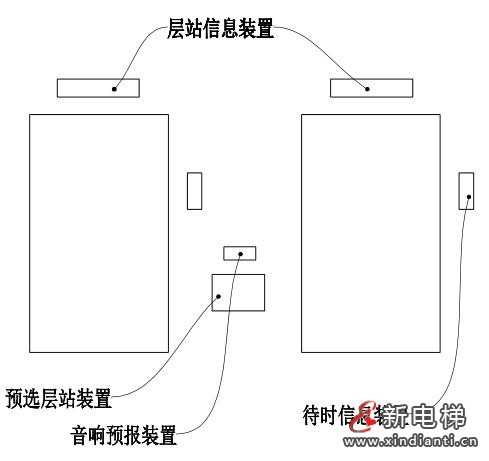

圖4 候梯廳

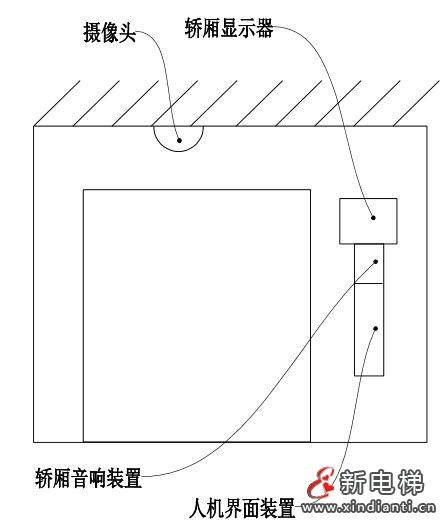

圖5  轎廂內

圖4所示的“大樓層站信息子系統”和圖5所示的“轎廂運行信息子系統”。在候梯廳及轎廂內的顯示屏上顯示電梯運營信息、大樓電梯信息及其他信息等，乘客看到這些信息時，能正確使用電梯。并得到有益的信息。

圖4與圖5所示的“待時與音響預報子系統”。待時預報信息以圖示動態形式，顯示轎廂到站所需時間（預測等待時間），乘客看了就一目了然，并耐心等待。而音響預報信息可喚起乘客的注意力，利用音響作為信息傳遞的介質。即從候梯廳及轎廂內的揚聲器發出聲音，告知電梯運行方向及到站情況。

圖4所示的“預選層站子系統”，根據設于圖5轎廂在乘客進出入狀態下，雙目探測頭將攝像的候梯廳乘客圖像，分析乘客候梯人流量情況，對已檢出擁擠情況的樓層候梯廳優先分配電梯，盡快解決乘客擁擠情況，緩解乘客焦慮情緒。這里需要說明的一點，通常只在基站大廳安裝廳外預選層裝置的登記板上登記，而其他樓層只有召喚登記。當然，對于特定樓層（如會議室或餐廳等）可設置“預選層站子系統”的廳外預選層裝置。

（2）與大樓設施通訊的功能

對高度信息化社會的大樓來說，安全是重要課題。電梯群控系統備有“特定人流召喚子系統”，該系統能登記大樓管理員室層站及工作人員層站等特定的召喚。并限制乘客，可分為六種服務方式：

a. 特別樓層服務；

b. 獨立操作服務；

c. 分散備用控制；

d. 緊急電源操作；

e. 隔層?？糠?；

f. 故障備份操作。

可見，上述服務操作，能發揮特定人流召喚子系統的功能，可限定特定層站的交通，加強大樓安全性與私密性。

3）系統構成和運作

電梯群控系統的各功能，通過相關顯示器、CRT顯示及人機界面操作等，具有特殊功能的設備及群控附加控制裝置、操縱信號裝置的系統來實現。

對于相關子系統及裝置的主要構成及運作特點，除通常群控電梯具備外，現作出以下說明。

（1）信息顯示功能

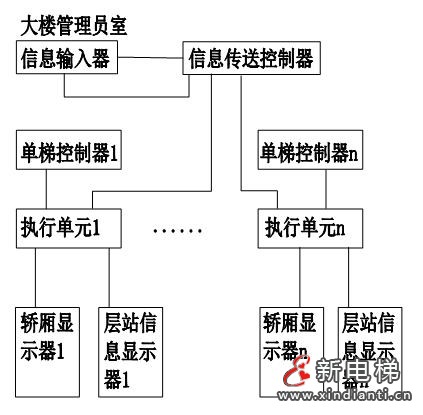

圖6為信息顯示系統構成圖：一是候梯廳顯示器。采用LED電子顯示屏結構，具有亮度高、色彩飽和度高及使用壽命長等特色，使進入候梯廳的乘客一目了然。二是轎廂顯示器，則可裝在操縱箱上，同樣配備LED電子顯示屏，便于轎廂內乘客辨認。這些顯示器上顯示電梯運營信息、大樓電梯信息及其他信息等。

圖7 圖示層站指示燈

此外，在大樓管理員室配備的“電梯運營監控子系統”，該系統CRT也同步顯示上述電梯運行情況及其他信息等。這樣，便于大樓管理員隨時了解及掌握大樓電梯運營狀況。并及時作出處理與跟蹤調度。

（2）待時預報功能

在圖4“待時與音響預報子系統”，選用及時預報方式系統的群控附加待時顯示功能。該功能用電梯群控附加控制裝置，對已做過預報的轎廂到站預測待時進行運算，然后傳送到設置于候梯廳的圖示層站指示燈進行顯示。

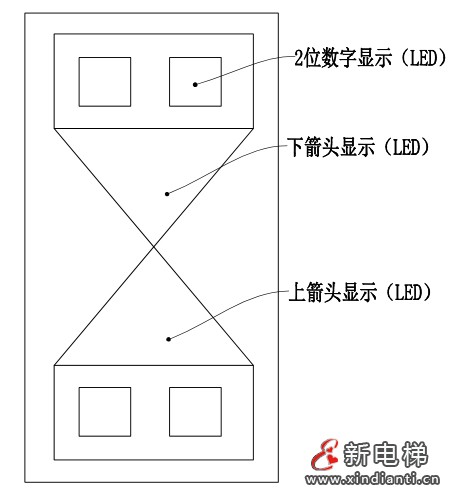

圖示層站指示燈如圖7所示，采用高清LED電子顯示器，用跳躍式數字與箭頭組成計時器型式。箭頭上端及下端部分分別表示電梯上行或下行的層站指示燈，兩端數字表示預測電梯上行或下行等待時間的信號燈。

乘客撳下候梯廳按鈕時，處于為乘客服務狀態的電梯信號燈點亮。此時，計時器就顯示預測時間相應的數字。以后，隨著時間的流逝，數字倒計時歸1時，則轎廂到站。且層站指示燈開始閃爍，轎廂開門。

（3）廳外預選層裝置

該裝置不僅包括在基站門廳的附近設有選層按鈕，還在其它層站設有上下行按鈕。詳見圖8所示。并且，在轎廂中設有檢查乘客進入轎廂的裝置（包括稱重裝置及雙目探測頭裝置）。

候梯廳的選層按鈕被乘客撳按后，群控裝置就登記出向?qū)诱?，選層按鈕點亮。然后，群控裝置根據選層信息，分析候梯時間（心理方面），實現最佳群控調度，決定哪臺轎廂為乘客服務。受命為乘客服務的轎廂，其控制裝置用層站指示燈及諧音鐘召喚乘客。當轎廂達到設有選層按鈕的層站后，轎廂運行前方的去向按鈕燈全部熄滅。當稱重裝置及雙目探測頭裝置檢出乘客進入轎廂的載荷或人數后，電梯控制裝置再由群控裝置登記的去向?qū)又?，將轎廂去向?qū)幼鳛檎賳緦?，并全部進行自動登記，使轎廂內去向按鈕燈點亮。

如上所述，如果在其他人流密集層站選用附加選層按鈕，那么乘客在設有選層按鈕的候梯廳內，只要撳按一次按鈕，就可以前往自己要去的樓層，大大提高了群控功能及時疏散人群的效果。

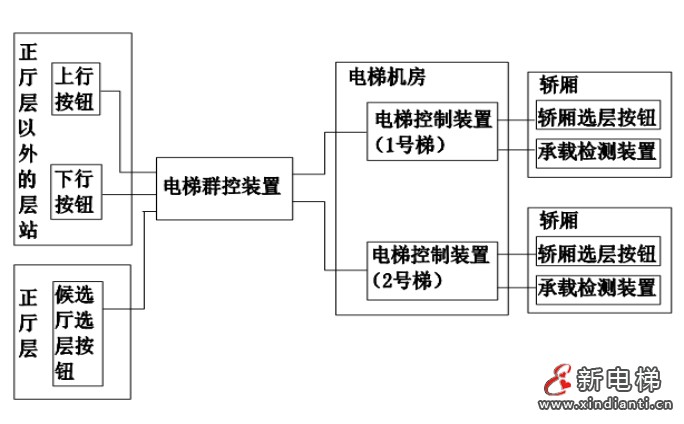

圖8  預選層站子系統構成

（4）廳外人流量監控功能

轎廂乘客監控子系統，該系統還具有廳外人流量監控作用。即同時具有兩項功能的應用。

a. 電梯在開門狀態下，轎廂雙目探測頭對廳外的乘客人流量進行掃描，將乘客流量預報給群梯控制器，及時進行優化調度。掃描后人流量檢測處理過程，圖9所示為廳外人流量混雜度檢測處理程序框圖。

但是，在此工況下，只能估算相關層站廳外的乘客流量數大小，因廳外人流是動態的。僅為電梯群控系統的人流量交通模式提供調度依據。

b. 在轎廂關門時，檢測轎廂內乘客人數，因為轎廂載客人數設有限制數量。又當乘客進入攜帶物品時，則在兩者的情況下，只能選用轎廂有效面積作為限制數量。由此，采取雙目探測頭的掃描獲取轎廂的容積率，以此調度本電梯是否運行前方應召。

圖10 廳外人流量混雜度檢測處理程序框圖

綜上所述，本發明專利內容應包含執行上述各結構、電子元器件及數字傳感器，在電梯運行過程中及功能的應用等軟件程序。同時，其運行程序運用當今5G（含北斗地基增強型系統）通訊等技術，將電梯運行時相關數據鏈接進入集群式物聯網交互運行及遠程監控生態安全管理平臺。

五、群控系統及優勢

由上所述，本發明旨在通過以上電梯群控系統展開一系列裝置的配套設計，以及相應運行程序的優化設計與調度算法，使電梯群控系統的總體構成的各子系統始終處于電梯在運行時，能實時運算和可靠地監管，避免出現“黑屏”或“爬窩”等現象，以確保乘客放心地使用。

本系統地發明，在電梯行業實際應用中，除了進一步完善了電梯群控系統的相應功能及作用外，而在于以智能數字化的形式，系統性解決了目前電梯行業所面臨亟待解決的難點?？梢姡鋬?yōu)勢及特點主要有如下幾點：

1）對于轎廂乘客監控裝置而言，它不是在候梯大廳設置，而是攝像頭放置在轎廂內，可以檢測到候梯廳乘客人流量大體信息，對其人多擁擠的基站或其他樓層實行優先調度服務，能解決乘客擁擠紛雜狀況。

2）利用5G通訊低時延特點及人工智能技術等，不僅能確保十臺以上電梯群落高可靠地運行，從而將電梯運營安全指數大大提升。

3）采用數字電路技術，電梯群控系統中待時與音響預報子系統，既能在層站指示燈上及時預報待時數字式動態顯示功能。也能在候梯廳顯示器與轎廂顯示器上，顯示電梯運營信息、大樓電梯信息及其他信息等。同時，在候梯廳的登記箱、層站召喚箱以及轎廂內配置音響，其聲音信息有運行方向信息、到站信息及指導信息等。

4）由于對群控系統展開了模糊神經網絡調度優化設計，選用專家規則與模糊控制作為變量考慮，針對電梯運行過程中的人流量進行動態特性量化評定，則有效控制了轎廂內擠滿乘客的狀況。

5）對電梯群控系統運行交通模式，提出的基于領域知識的電梯動態優化設計，不僅能保證有一個足夠短的候梯時間讓乘客滿意，還能有效地控制乘梯時間。并且在限制擁擠度、控制能量損耗等方面具有卓有成效的表現。

此外，當電梯群控系統現今存在的問題，采用數字化處理或解決時，使電梯網聯控制智能化才能鏈接進入電梯遠程監控安全生態管理平臺，以及電子系統安全自動監測平臺將成為現實。只有這樣，將使我國龐大的電梯群落安全運營確保無虞，以及能有效滿足老百姓乘梯時安全感及舒適感。

本發明已申報國家發明專利。其發明專利號為：202310404887.X。
