編者按：將動力曳引機智能化，配置智能傳感器使其在每天24小時監控曳引機的制動器動作可靠性，以及曳引力不足或缺失的問題。當相關問題出現時，運行電梯即就近平層，且故障顯示或報警。

隨著我國電梯的在用量越來越大，老百姓對電梯安全而便利地運行，以及乘坐舒適感的要求顯得愈來愈迫切。就電梯設備安全性而言，當今電梯偶發性安全事故或事件也在逐年上升，且電梯在運行時發生的故障或人為因素引發的事故卻使人不忍直視。對于我們電梯行業技術人員來說，有責任與義務應系統性而全方位分析，以及解決諸如此類相關安全問題及社會地關切。

我們知曉，近一段時間以來，電梯行業領導及專家討論相關安全事故議題及標準時，而重點之一集中在電梯的動力系統，當電梯長期地運轉，其啟、制動安全問題能否得到有效解決。

一、問題地提出

眾所周知，電梯制動器是電梯動力系統重要的安全裝置，也是電梯安全運營的基礎保障。若電梯制動器本身及控制系統等出現問題時，將會導致動力系統整體失效，對乘客的生命安全構成威脅。隨著交流永磁無齒曳引機的廣泛使用，電梯制動器同時被作為轎廂上行超速保護裝置和轎廂意外移動保護裝置的制停部件功能使用。目前市面上應用最廣泛的是常閉型電磁制動器，主要由電氣和機械部件組成，結構復雜且存在多種失效風險。也就是說，當前諸多引起人員傷害或財產損失的電梯安全事故都與制動器的失效密切相關。

可知，此類技術與安全問題已困擾我們電梯行業工程技術人員多年。長期以來，政府及企業不但在標準、法規與監管上陸續出臺相關要求及措施，而且在設計上修改了相應結構及制作工藝的改進工作。但效果仍不甚理想，收效甚微。下面就專家對其產生的故障及問題，特提出如下幾個方面的看法。

1. 在制動器設計階段過分追求功能性，忽略了部件本身的可操作性，為后期的安裝、調試及修理帶來了極大的麻煩和不便。

2. 當設計工程師經驗不足或考慮不周時，常常會出現一些先天不足或自帶風險的電梯制動器產品。

3. 此外，一些配件生產企業為了節約成本，在重要零部件的選材上以次充好，縮減工序，導致風險的發生。

4. 在電氣環節方面設計，有時考慮不到位而引起的風險。如電氣元件的失效或損壞等細節。

5. 因制動器在電氣、油污及環境等多方面的因素，導致制動器柱塞的機械動作延遲或滯后。

6. 在使用過程中由于長時間機械磨損及維護問題，易出現制動器柱塞的機械卡阻，或制動器兩邊機械動作不同步問題。

7. 若出現制動抱閘與制動輪工作面之間間隙的調整不注意，也直接影響到制動力矩的作用效果。

8. 當制動器維修不到位，或制動器等結構本身問題，易致制動輪界面受到油污及沙粒等污染。

9. 現鼓式制動器機械結構復雜，傳動零組件較多， 如一個環節出現問題，則可能對其制動能力造成影響。如制動臂的一個銷軸脫出，導致電梯制動失靈故障。

10. 因曳引機品類繁多，如對某一制動器維護說明書缺乏維保資料，以及維修人員素質及責任心問題，致使其動力系統出現安全隱患，極易誘發電梯事故。

綜上所述，所提到的問題在電梯現場是顯而易見的，且并非個案。所以，解決上述問題，這不但是電梯行業存在的頑疾，而且還是我們企業在運作中的短板。為有效抑制和針對電梯動力系統的眾多問題，故國家將繼續完善與改進其相關標準及法規等要求，從而進一步提升其動力系統的安全運行與可靠性。

二、方案地抉擇

由此，國家針對上述問題及相關標準及法規，依據現行電梯新的專業技術標準，提出了強制性的相關檢驗規定，其具體檢測要求及方法，現將其摘錄如下：

A1.2.3.6 制動器狀態監測功能

檢查其是否能夠監測制動器的每組制動力或者每次動作時每組機械部件的正確動作(松開或者制動)，當監測到失效時，是否能夠防止電梯的正常運行。

A1.3.11曳引能力試驗

A1.3.11.1 空載工況曳引能力試驗

(1)轎廂空載，當對重壓在緩沖器上而驅動主機按電梯上行方向旋轉時，觀察懸掛裝置是否相對曳引輪打滑，或者驅動主機停止運轉;

(2)轎廂空載，以額定速度上行至行程上部，切斷電動機與制動器供電，觀察轎廂(運載裝置)是否完全停止。

A1.3.11.2有載工況曳引能力試驗

轎廂內裝載125%額定載重量的載荷，以額定速度下行至行程下部，切斷電動機與制動器供電，觀察轎廂(運載裝置)是否完全停止。

A1.3.12制動性能試驗

A1.3.12.1分組制動試驗

轎廂內裝載額定載重量的載荷，以額定速度下行，在驅動主機機電式制動器的一組制動部件失效的情況下，觀察其余制動部件是否能夠使轎廂減速、停止并且保持停止?fàn)顟B(tài)。

A1.3.12.2 125%額定載重量制動試驗

轎廂內裝載125%額定載重量的載荷，以額定速度下行至行程下部，切斷電動機與制動器供電，觀察制動器是否能夠使驅動主機停止運轉，并且轎廂及其附聯部件和導軌等無明顯變形和損壞。

從上所述，電梯動力系統相關問題的解決與預防的最終措施及辦法，是通過其狀態監測、曳引能力試驗及制動性能試驗來驗證。這樣不僅穩定了產品的質量及性能，但提高了設計與管理成本，而為產品的實用性及可靠度提供了保障，也為我們工程技術人員提出了一個新問題，因電梯是機電合一產品，長時間地運行出現機械磨損或電器損壞等狀態時，或一旦維修人員的工作失誤，那能否確保電梯故障發生時，不致引發相應安全事故哩！還有一個重要點，即我們維修人員能否做到對電梯運行設備24小時的維護及監控呢！或能否感知電梯動力系統仍處于正常運行期呢！這就是我們本發明所要解決的要點及落腳點。

因此，我們不妨引用電梯研究領域?qū)W者提出的一種電梯本質安全概念，特指通過設計等手段使設備或系統本身具有安全性，即使在誤操作或發生故障的情況下也不會造成安全事故的要求。也就是說，應將本質安全的思想和基本方法同傳統動力系統的設計和使用結合在一起，提出相應的風險降低措施，藉以提高現有產品的安全性和可靠性。可見，此點與我們研究電梯智能化而提出的主動安全設計概念，具有異曲同工之妙。

從這段話中我們可找到解決上述問題的關鍵點，即電梯動力系統在控制過程中，應采取智能化方法，對其相應控制點進行動態跟蹤及操縱，電梯控制操作系統將相關數字化信息及時而有效地傳輸?shù)皆O(shè)備終端（如手機）上。當今隨著物聯網、人工智能及5G通訊技術地涌現，以及智能型傳感器新技術及新工藝走向?qū)嵱没瑒t為我們解決上述問題及方法提供了無限地可能。這就是我們面臨所要解決的現實問題，以及本發明的理解和要點所在。

三、結構與方案

本發明總體方案在現行電梯智能化架構下，機房內（或電控柜）裝設一動力安全自測試和監控系統。同時，在主機上配置相應的智能傳感器等裝置。它既替代可編程電子安全系統監測功能，又具備其制動器自動測試驗證作用。也就是說，電梯在運營中的動力系統和制動器等零部件，運用智能傳感器及電氣監控系統，對其進行監測、運算及驗證處置。同時，通過5G通訊低時延特點，可將其數字化信息輸入電梯遠程生態安全監控平臺或設備終端。

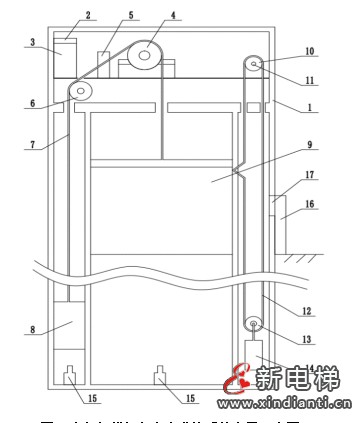

圖1 主機智能運行安全監控系統布置示意圖

本發明詳見圖1所示，為電梯智能化與之配套的主機智能運行安全監控系統布置示意圖。由電梯總成1、網聯安全運行控制器2、主機4、限速器10、主鋼絲繩7、夾繩器5、智能自動門鎖17、電控柜3等組成?？刂破?主要由傳感器、電路板（含芯片操作系統）及軟件等構成。副編碼器11裝設在限速器10主軸上。智能門鎖17裝設在層門上。夾繩器5裝設在主機承重梁上，與雙向限速器10（為速度觸發裝置）配合使用，故合稱為電梯附加制動器。此外，在電控柜3配置常備電源（具有ARD功能）。

網聯安全運行控制器，包括微機處理器、虛擬主機等電性連接，通過5G通訊高速而有效地處理動力控制信息及數據，確保其動力部件安全可靠地運營。

控制器：用于接收所述智能傳感器將其裝置生成數字化電氣指令，以及反饋相關信息及指令；

微機處理器：用于動力系統控制回路和監控系統中相關信息等，以及通過所述傳感器等裝置的反饋信號，判斷動力系統在運行中是否存在故障，并作出動態識別與處置。

虛擬主機：由所述傳感器及其裝置聯網后在云端構建而成，所述虛擬主機用于在接收到所述智能傳感器及其裝置的反饋信號后，判斷動力系統是否發生故障。而5G通訊系統與所述傳感器及其裝置的電性連接，以及監控系統組合構成5G云網絡架構。

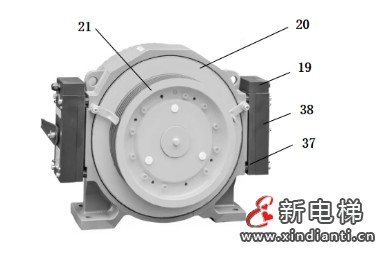

圖2 主機外形總體示意圖

圖2為主機外形總體示意圖。它主要由曳引鋼絲繩、制動器38、制動器狀態監測裝置19、制動輪20及曳引輪21等零部件組成。

主機智能運行安全監控系統原理：通過對圖1的總體布局，使主機驅動系統在電梯運營期間始終處于受控狀態。當主機出現制動力不夠、制動器抱閘打不開或不閉合時，通過主機4的內置智能力矩傳感器（見圖3中A-A剖面所示）與控制器2，以及制動器狀態監測裝置19， 對其監測的相關數據進行分析，與虛擬主機大數據中原始數據進行比較，則由電控柜中操作系統使電梯就近平層或開門放人；或停梯待修顯示故障。同時向電梯遠程監控設備終端發送相關數字化安全信息。

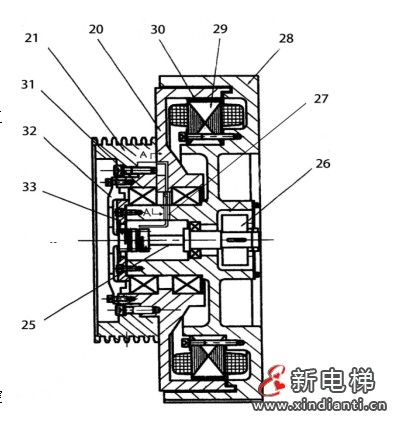

圖3 主機智能力矩傳感器結構示意圖

圖3為主機智能力矩傳感器結構示意圖，本圖主體為一電梯交流永磁無齒曳引機全剖視圖。它由壓電晶體23、曳引輪棘爪22、滾珠摩擦電氣滑環24及接線裝置27等相關零組件構成。其中A-A剖面圖4為智能力矩傳感器主體結構。

主機智能力矩傳感器工作原理：其原理與有齒曳引機聯軸器原理基本相似，不同之處在于增設為智能傳感器，運用傳感器的特點，通過提取曳引輪和制動器之間運行時相關力矩信息（或數據），而發至控制器2進行處理。當電機啟動轉動時，制動器動板38動作（抱閘打開），則制動輪20轉動，通過固定其上的壓電晶體23與曳引輪棘爪22之間的嚙合力矩[M(Fi)],帶動曳引輪21在電機軸上轉動，依靠曳引鋼絲繩使電梯轎廂上、下移動。當轎廂到站平層時，電機斷電，制動器抱閘緊急制動，則制動輪20停轉，使曳引輪21也停止轉動，在曳引輪21與曳引鋼絲繩之間的曳引力作用下，確保轎廂平層到站。另一方面與壓電晶體23相連的滾珠摩擦電氣滑環的動圈也與電機軸一同轉動，而接線裝置與電氣滑環的靜圈結合在一起，同控制器電性聯接。

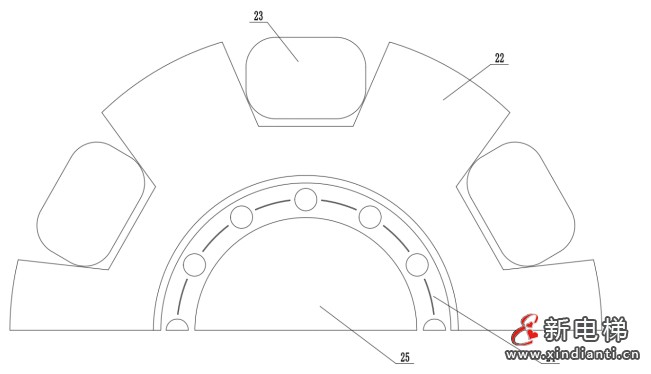

圖4 智能力矩傳感器主體結構示意圖

現從理論上分析電機、制動輪與力矩傳感器動作時，其壓電晶體與曳引輪棘爪之間的嚙合力矩[M(Fi)]之間的關聯。

電梯動力系統中電機輸出的轉矩方程式為：

M= Md + Mj

式中  Md為電梯傳動系統的動態轉矩；

Mj為電梯負載的靜態轉矩。

動態負載轉矩:

Md =（GD2/375）（dn/dt）

式中  G為電梯系統總質量；

D為電梯傳動系統的等效直徑；

GD2是電梯系統的飛輪慣量。

綜合上面的兩個公式，得到：

M =（GD2/375）（dn/dt）+ Mj

可知曳引輪直徑與不同運行速度也會對制動器扭矩產生影響。對于電梯的制動器，GB7588.1新標準及檢規中相關要求，可以得出，作用在制動器輪上最大所需的力矩：

Mb = Mbj + Mbd

式中 Mbj為系統轉化到制動器上的靜力矩，Mbd 為動力矩。

Mbj =［（1.25-K）Q +T]gnη1 Dt/(2i1i2）

Mbd=（GD2/4）（dω1/dt）

式中  K為平衡系數；

Q為額定載重量；

T為轎廂側鋼絲繩重量（如果有補償裝置，為鋼絲繩和補償裝置重量差）；

gn為重力加速度；

η1為與制動相關的機械效率；

Dt為曳引輪直徑；

i1為減速箱減速比；

i2為曳引比；

ω1為制動輪的角速度。

從上可知，作用在制動器輪上最大所需的力矩應大于電機輸出的轉矩。依據圖3所示，其傳感器工作力矩計算公式如下：

M(Fi)＝ k FignR

式中  k為傳感器負載正反轉扭矩系數，且k∈（+1～+2）、（-1～-2）；

Fi（i∈1、2、3…n）為上述電梯在不同特定工況下，智能力矩傳感器承受的動態臨界值；

gn 為重力加速度值；

R 為力矩傳感器阻力半徑值。

動態力矩是指在制動器制動過程中，由其傳感器測得的制動過程扭矩峰值。而靜態力矩是指在電梯制停完成之后，在一定時間內由扭矩檢定工具在規定的轉動幅度下繼續在制停方向上轉動測得的扭矩值?？梢妱討B(tài)力矩由傳感器進行控制，精度高，需要的設備成本高，由于是轉動過程中的峰值，所以不能直觀地顯示為最終的制動效果。

在研發給出動態力矩作為控制標準時，首先整理與測試所有不同運行工況下的制動點，將此壓電晶體與曳引輪棘爪之間的嚙合力矩[M(Fi)]作為最終動態力矩目標值。即針對不同速度及不同載重量的電梯進行數據收集及分析，按正態分布下的±4σ計算，然后與經驗公式和不同工藝方法進行比對，按照安裝現場電梯型號與品種的要求，進行最終確定。對于產品檢驗后期的力矩檢測，則以此動態力矩數值作為電梯運行控制邊界值。詳見下表1所示。

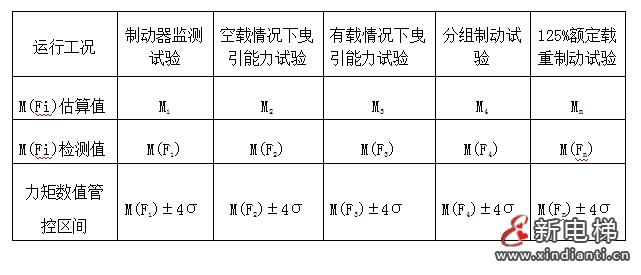

表1：

在電梯現場檢驗過程中給出靜態力矩作為控制標準時，由于最初對于各規格電梯并沒有動態力矩，也不知道靜態力矩需要對應什么樣的動態力矩，且經過衰減后能保證達到靜態力矩的要求。由此，需要由政府專業檢驗機構在智能主機系列前期試制階段來完成此測試工作；并將相關數據儲存進入物聯網大數據作為樣本及存儲。其次，對每一臺電梯進行第三方監督檢驗時，將其實測數據與物聯網大數據存儲數據進行對比，經修正確認后將此電梯制動器靜態力矩作為動態扭矩直接釋放到力矩數值管控區間運行。

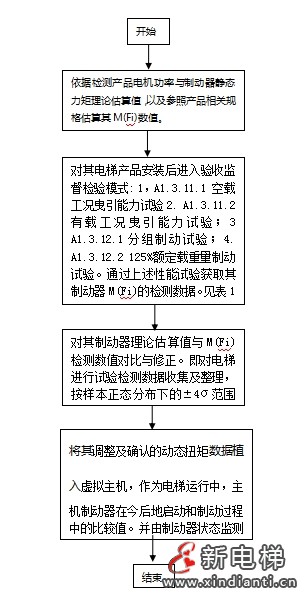

其智能主機每臺制動器測試時靜態力矩到動態力矩的轉換流程圖，見圖5所示。

  圖5 制動器測試時靜態力矩到動態力矩轉換流程圖

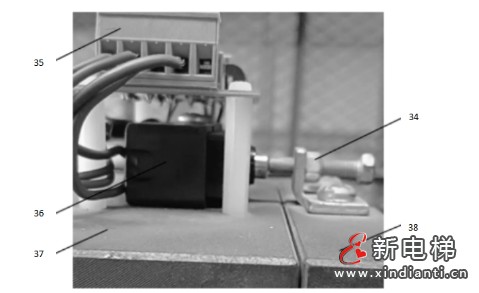

圖6為制動器狀態監測裝置外形總體示意圖，它由機械調節機構34、壓力傳感器開關盒36、電氣裝置35、制動器靜板37及制動器動板38等其它元器件組成。

圖6 制動器狀態監測裝置外形總體示意圖

制動器狀態監測裝置動作原理：當電機斷電時，制動器動板在其彈簧力動作（抱閘閉合），通過機械調節機構，使壓力傳感器開關盒受壓致其臨界值，則產生一電信號，由電氣裝置將其信號發至控制器2上，又當電機接受指令啟動時，則制動器動板在電磁力作用下壓縮彈簧動作（抱閘打開），使壓力傳感器電氣開關斷開，其開關分離信號發至控制器上。因此，通過制動器抱閘的通斷，能確保制動器狀態監測功能處于有效監管狀態。

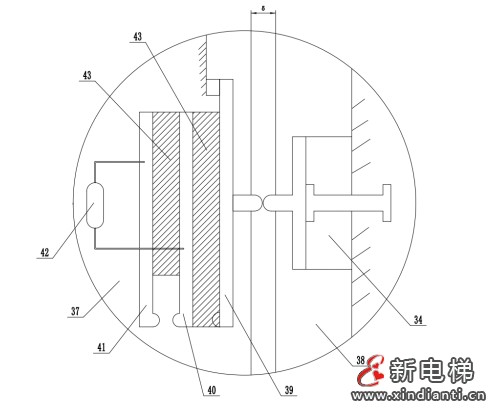

圖7為制動器狀態監測傳感器結構示意圖，由機械調節機構34、放大機構39、正極觸點40、負極觸點41、發光二極管42及彈性絕緣體43等相關元器件構成。

制動器狀態監測傳感器工作原理：當制動器斷電抱閘制動前，制動器動板38與制動器靜板37之間保留一制動輪與抱閘間隙為δ值（通常≤0.7mm），當電機啟動時，制動器抱閘打開，壓縮內部彈簧力與制動輪分離，其制動間隙為一制動器調整值（小于δ值）。此時，正極觸點在彈性絕緣體作用下與負極觸點斷開。同時，發光二極管燃燈，則驗證傳感器電氣開關斷開正常。當電機斷電時，制動器動板（抱閘）在其彈簧力作用下與制動輪制動，防止制動輪繼續轉動，通過曳引輪與曳引鋼絲繩的摩擦力使轎廂（含載荷）不再移動。其特點在于為確保制動輪與兩組制動器抱閘間隙均勻，則通過機械調節機構和彈性絕緣體調節；其次，確保傳感器電氣觸點在制動器調整值（小于δ值）下動作正常。

圖7 制動器狀態監測傳感器結構示意圖

由上得知，能檢測到智能力矩傳感器的M(Fi)瞬時值（即電流值）。

依據國家專業技術標準與檢規中相關檢驗檢測規定，針對主機動力監控系統地配置及制動器安全運行檢測裝置的設計，對主機動力安全監控系統及運行機理的方案實施如下：

1. 當交流永磁無齒曳引機在正常運營時，主機動力監控系統地配置及制動器安全運行檢測裝置處于24小時監控狀態。一是主制動器每次動作時每組機械部件的正確動作(松開或者制動)時，確保且壓力傳感器電氣開關斷開正常（即開關壓力閾值符合要求）。二是主制動器在抱閘動作時，其檢測到M(Fi)此時瞬時值（動態力矩）符合力矩數值管控區間。否則，相關數據通過控制器操作系統進入虛擬主機進行其存儲與對比。當識別系統顯示為非正常，則操作系統下達停梯基站指令；并給電梯發出維修指令及信息；或顯示電梯停止運行故障及待修。

2. 制動器狀態監測功能

當主機動力安全監控系統監測到制動器的每組制動力或者每次動作時每組機械部件的正確動作(松開或者制動)，當監測到失效時，相關數據通過控制器操作系統進入虛擬主機進行其存儲與對比。當識別系統顯示為非正常，則操作系統下達停梯基站指令；并給電梯發出維修指令及信息；或顯示電梯停止運行故障及待修。

3. 空載工況曳引能力監控功能

當轎廂空載或一、二位乘客，運行出現驅動主機越過頂層站，電梯仍向上繼續運行或超速時，則主機動力安全監控系統中控制器、副編碼器及智能門鎖等，監控到主機電氣控制或制動器失效狀態，則相關信息通過控制器進入虛擬主機進行邊緣計算與對比。當識別系統顯示為非正常時，則操作系統下達主機緊急停梯指令。并附加制動裝置也啟動緊急制停電梯。此時，向電梯遠程安全監控設備終端發出維修指令及信息。且系統顯示電梯停止運行故障及待修。

4. 有載工況曳引能力監控功能

當轎廂內載運乘客未超載或滿載下行時，出現制動器或超載裝置等問題，導致電梯出現“滑梯”狀態，則主機動力安全監控系統中控制器2、副編碼器及智能門鎖等，監控到主機電氣控制或超載裝置失效，則相關監控信息通過控制器進入虛擬主機進行邊緣計算與對比。當識別系統顯示為非正常，則操作系統下達主機?？肯噜弻诱局噶?。同時，附加制動裝置啟動就近平層制停電梯；或?qū)﹄娞葸h(yuǎn)程監控設備終端發出維修指令及信息；且顯示電梯停止運行故障及待修。

5. 為確保電梯主機動力安全監控系統及其裝置有效，以及確保其24小時不間斷運行監控正常，則務必完成下述檢規中電梯監督檢驗的相關內容及規定：

1）A1.2.3.6 制動器狀態監測功能

2）A1.3.11曳引能力試驗

3) A1.3.12制動性能試驗

當完成、檢查及確認其上相關檢測要求與數據后，一是將其數據模型及相應樣本數據存入微機處理器、虛擬主機中，作為今后電梯運營時對比區間值或閾值。其次，利用電梯遠程安全監控平臺，將此檢測數據通過端口協議輸入第三方電梯檢驗機構設備終端，作為此電梯是否合格的評判數值。

6. 執行上述電梯主機動力安全監控系統及其裝置，均與物聯網中5G通訊及電梯遠程安全監控系統電性聯接。還包括電梯等設備運行、檢測及監管過程中運行的軟件程序。此外，本發明運營程序等主要利用當今人工智能技術、5G（或北斗地基增強型系統）通訊技術，使電梯等成為集群分布式物聯網交互運行及遠程生態安全監控管理平臺。

四、要點與總結

綜上所述，本發明在于系統而有效地解決了電梯動力系統在長期地運轉過程中，電梯運行啟動/制動的安全問題；另一方面對其動力系統的控制過程中，運用人工智能技術與5G通訊技術，對其相應控制點進行動態跟蹤與監測，將相關數字化信息或數據及時而有效地傳輸?shù)竭h(yuǎn)程監控設備終端上。而關鍵一點，維修人員對電梯動力系統地運行狀況，能進行24小時的維護及掌控！同時，將電梯維保人員和管理人員工作量最大限度地降低；并讓政府的電梯安全監管工作做到有據可查，及時而有效地處于監管狀態?？梢?，使乘客在使用電梯過程中，確保其安全運營而棘手的問題變得輕而易舉，且有效化解。

當然，本發明是對現有電梯主機安全配套部件及相關控制系統裝置的結構進行了改進與增補。盡管對企業技術與管理成本相應增加，但整體結構與安全性能至臻完善，社會管理成本顯著下降，社會效益大幅度提高，使老百姓生活幸福指數同步提升。

五、專利地說明

本方案已申報國家發明專利。其發明專利號為：202411354788.6。文中滾珠摩擦電氣滑環（序號24）為外購專有技術配件。

吳哲 2024年12月28日整理于佛山
